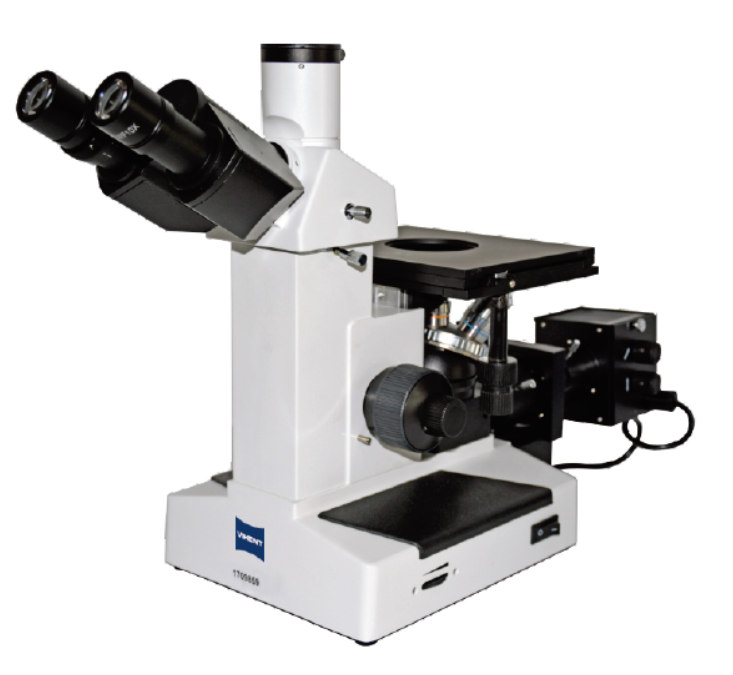

倒置金相顯微鏡VHM5206系列 照明系統采用柯勒照明方式，視場照明均勻，產品結構緊湊，操作方便舒適。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。金相顯微鏡主要用于鑒別和分析內部結構組織，為金屬物理學研究金相的重要工具，本儀器選配的攝影裝置，可拍攝進行圖譜所需的整倍數照片，適用于廠礦企業、高等院校及科研部門。

產品特點

1、配置大視野目鏡和長距平場消色差物鏡（無蓋玻片），視場大而清晰；

2、粗微動同軸調焦機構，粗動松緊和限位裝置，微動格值:2um；

3、6V20W鹵素?zé)?，亮度可調。

4、選配轉軸式三目鏡時，可自由切換正常觀察與偏光觀察，可進行1*0%透光攝影；

應用領域

適用于金相組織及表面形態的顯微觀察、是金屬學、精密工程學、電子學等研究的理想儀器。

觀察圖實例

可實現多種觀察方式

結構設計

觀察系統

鉸鏈?zhǔn)接^察筒：雙目觀察筒，單視度可調，鏡筒30°傾斜，舒適美觀。三目觀察筒，可連接攝影、攝像裝置。目鏡：WF10X大視野平場目鏡，視場范圍Φ18mm，提供了寬闊平坦的觀察空間。

機械載物臺

機械移動載物平臺，內置可旋轉圓形載物臺板，在進行偏光觀察時可旋轉圓形載物臺板，以滿足偏光鏡檢的要求。

照明系統

采用柯拉照明方式，孔徑光欄與視場光欄可通過撥盤進行孔徑大小調整，調節順暢舒適。選配的起偏器可90度調整偏振角，以觀察不同偏振狀態下的顯微圖像。

功能擴展

通過配置攝像觀察附件（CCD接頭、數碼相機接頭，數碼單反相機接頭等可實現高清清晰的數碼攝錄和攝像觀察。

技術參數規格

產品尺寸
